Un instrumento para mirar los rayos desde el espacio.
Diseñamos y fabricamos el contenedor de transporte de hardware del MXGS, el sensor de rayos X y gamma de la misión ASIM de la Agencia Espacial Europea, que hoy vuela en la Estación Espacial Internacional.
Ficha técnica
Contenedor con base amortiguada.
- Cliente
- Universitat de València
- Misión
- ASIM · Agencia Espacial Europea
- Instrumento
- MXGS · sensor de rayos X y gamma
- Año
- 2016
- Dimensiones exteriores
- 1,65 × 1,18 × 1,45 m
- Volumen
- 2,82 m³
- Suspensión
- Aisladores de cable metálico
- Estructura
- Aluminio soldado y perfilería de aluminio
- Manipulación
- Ruedas con freno · carretilla · izado
- Alcance CACHINERO
- Diseño · cálculo · fabricación
El sensor MXGS de ASIM.
Un instrumento que capta los destellos de rayos gamma que producen las tormentas eléctricas, montado en el exterior del módulo europeo Columbus de la Estación Espacial Internacional.

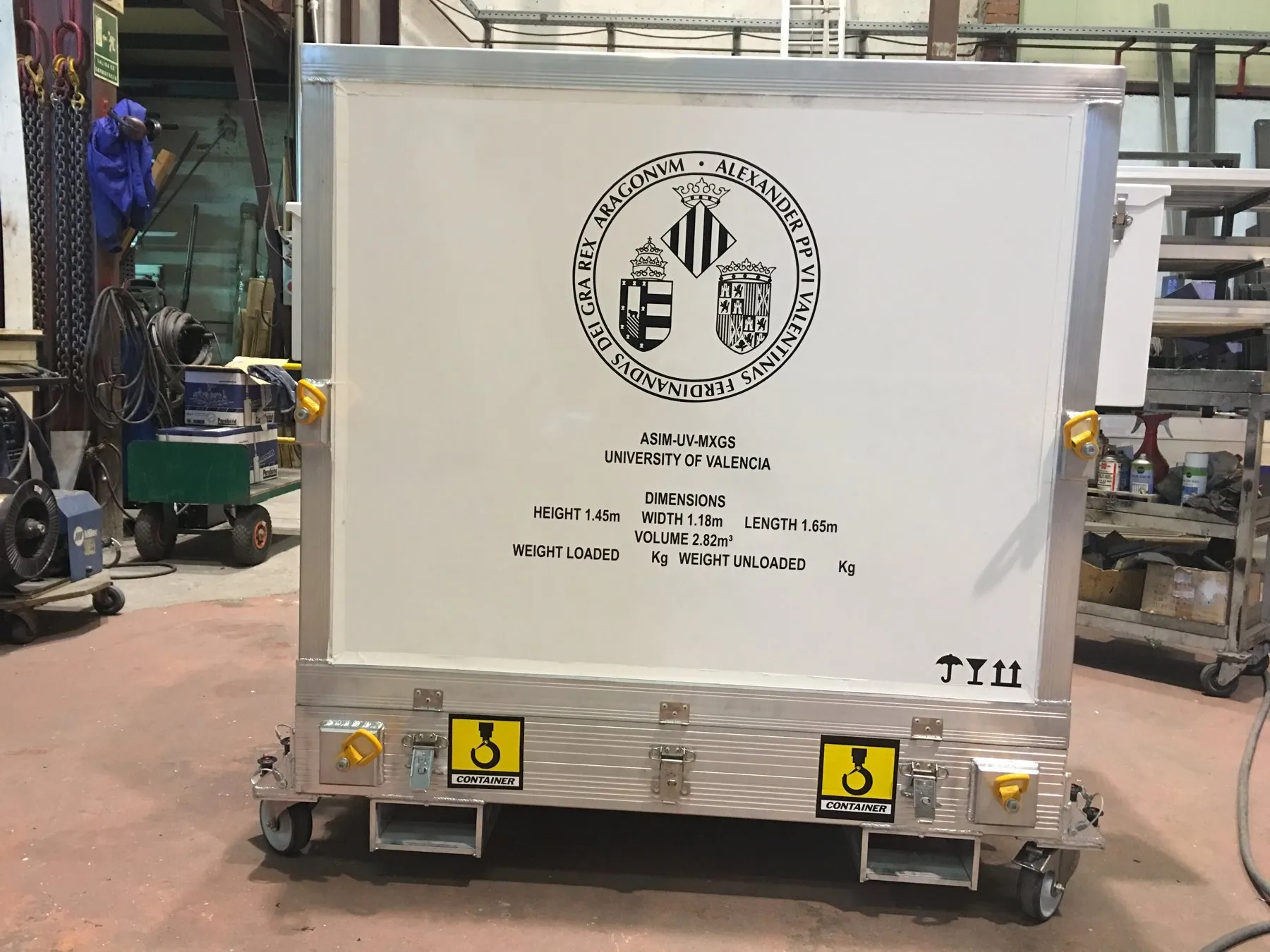

Un contenedor de 2,82 m³.
Base de aluminio sobre aisladores de cable metálico, placa de interfaz mecanizada a la medida del instrumento y tapa que se iza sin tocar el equipo.
Hardware de vuelo, sin golpes.
El hardware del instrumento tenía que viajar entre las instalaciones de integración y ensayo protegido frente a golpes y vibraciones, y llegar a una sala limpia sin contaminarla.
Una base que aísla y una tapa que no roza.

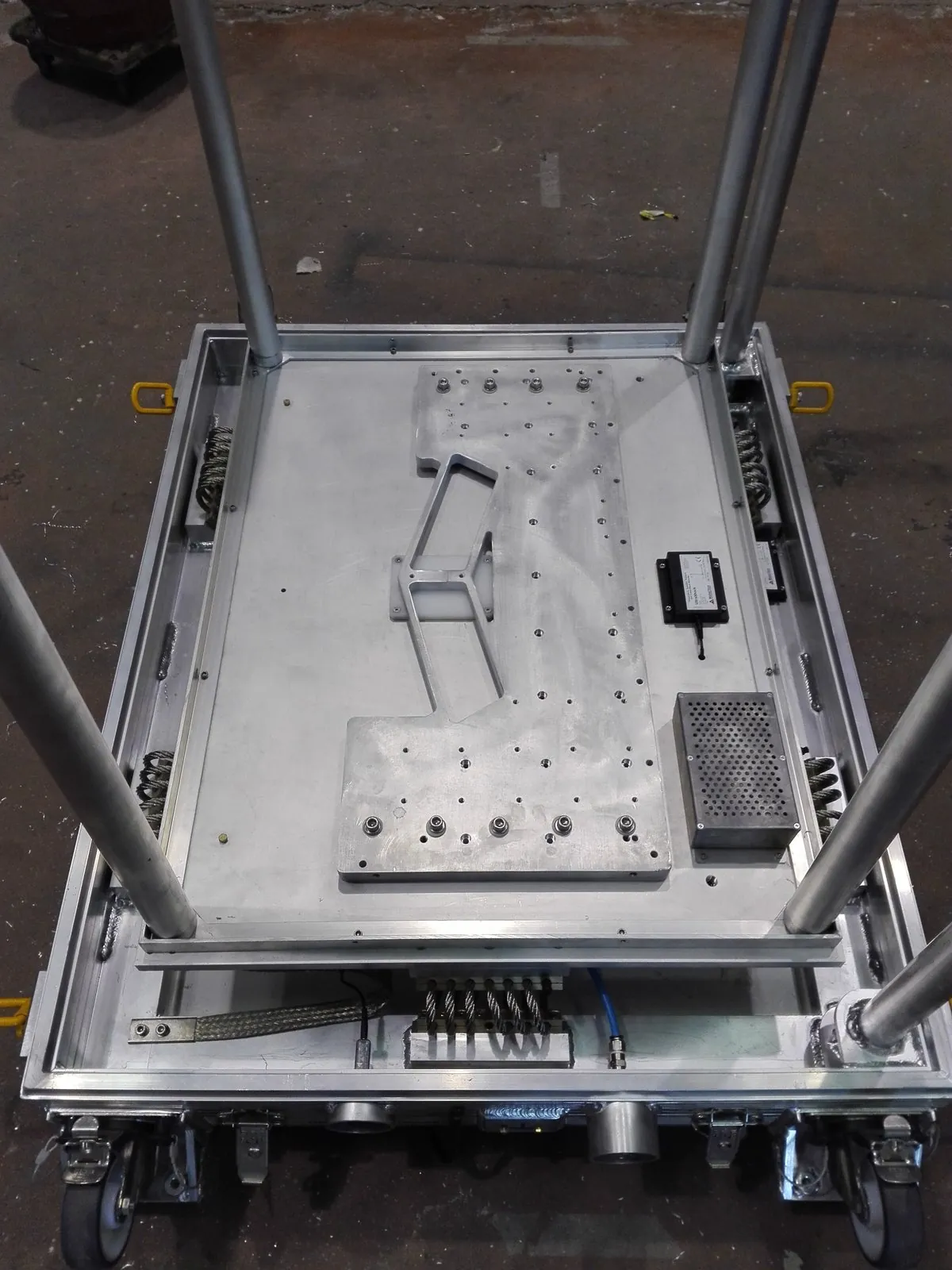

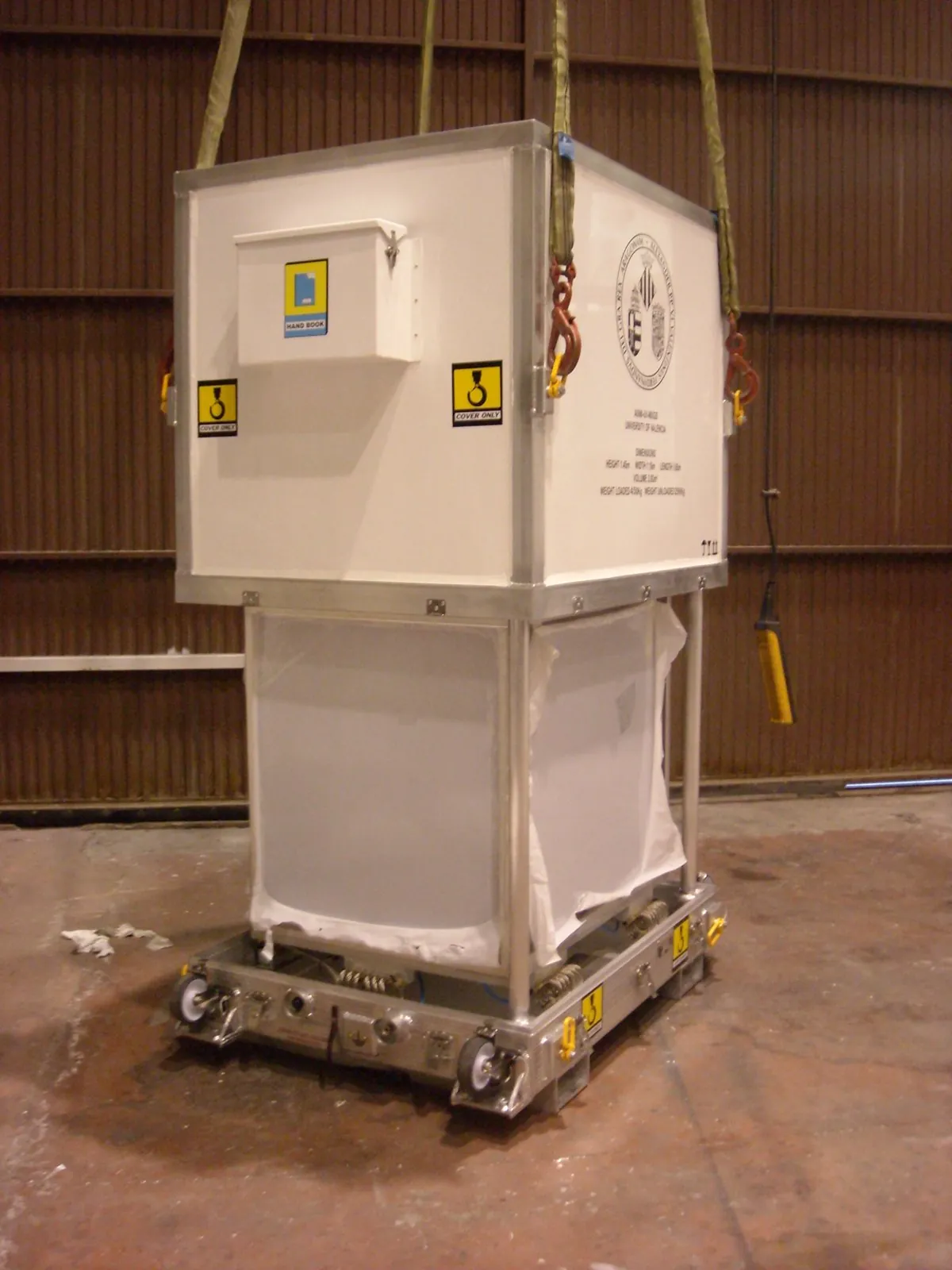

Base de aluminio soldado con la carga suspendida sobre aisladores de cable metálico, placa de interfaz mecanizada con los puntos de anclaje del instrumento y trenza de masa. Cuatro columnas guían la tapa al subirla y bajarla para que no toque el equipo. Puntos de izado distintos para la tapa y para el contenedor completo, ruedas con freno, huecos para carretilla y portadocumentos.
De la nave a la sala limpia.

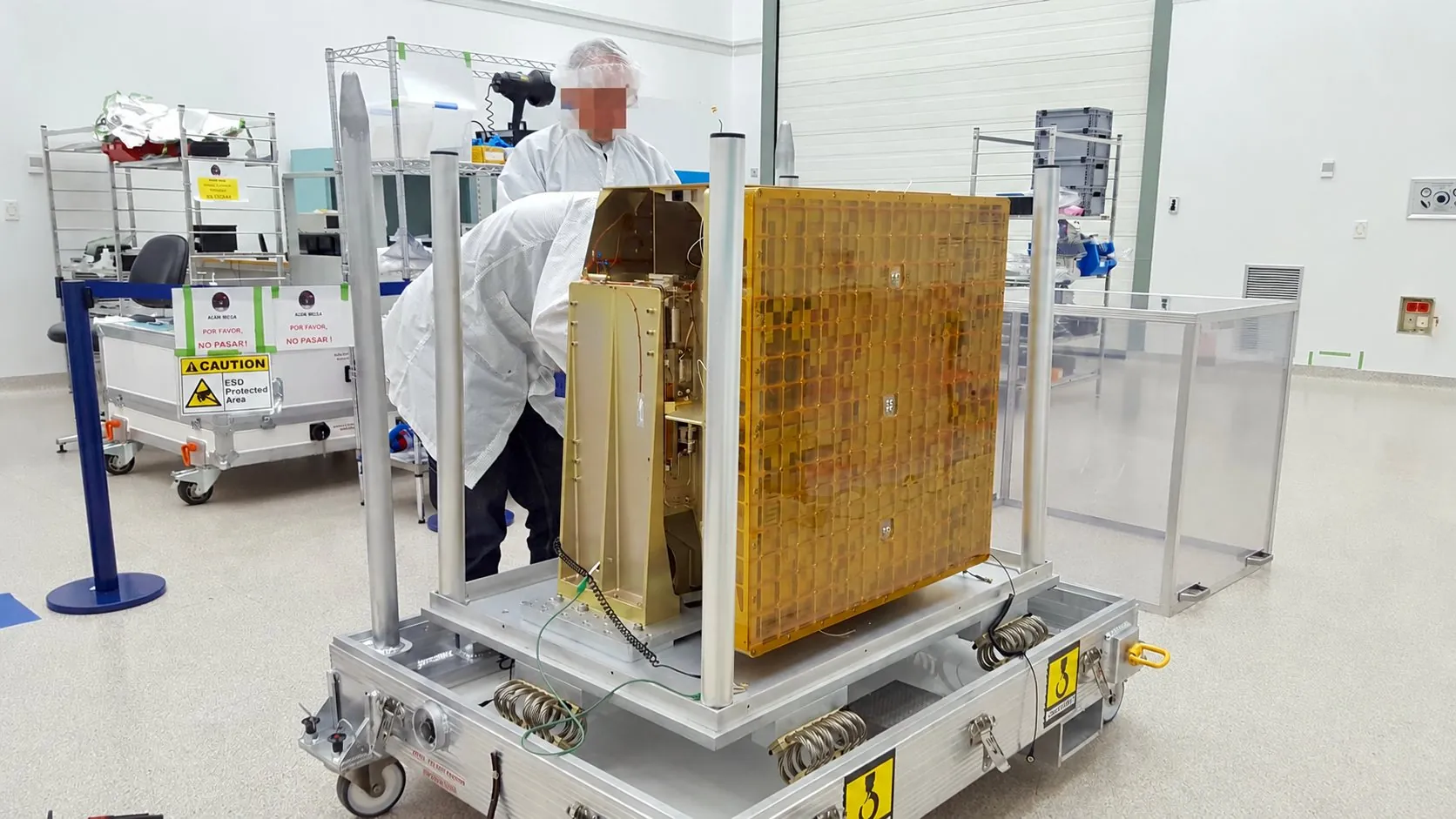

Sin la tapa, la base se usó también como puesto de trabajo durante la integración en sala limpia: el instrumento se montaba sobre ella sin cambiarlo de soporte. La misión ASIM se lanzó en 2018 y opera en la Estación Espacial Internacional.
