02 / SUJETAR
Útiles y MGSE.
Equipos mecánicos de soporte en tierra y utillaje de manipulación para integrar, voltear, ensayar y transportar piezas que no se pueden tocar dos veces.
Qué resolvemos
La pieza no se mueve. Se mueve el útil.

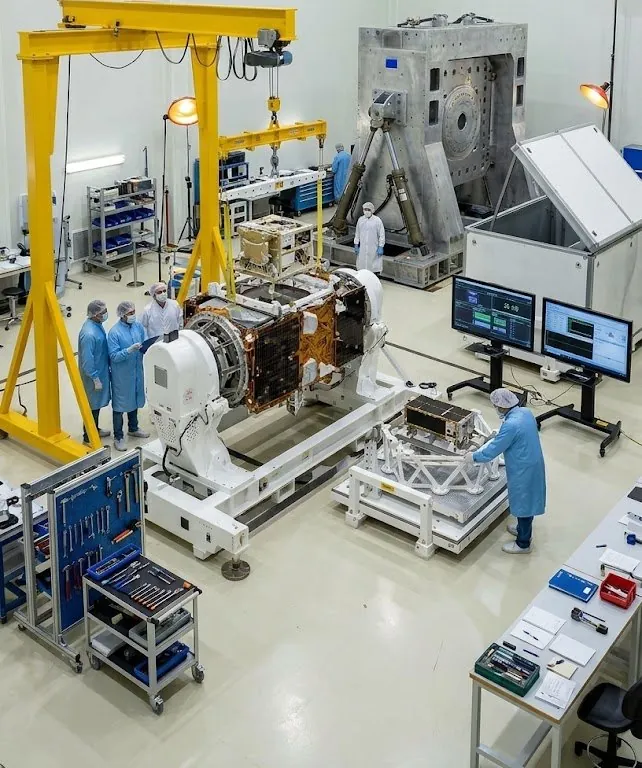

El MGSE (equipo mecánico de soporte en tierra) es todo lo que sostiene el hardware mientras no vuela: el bastidor donde se integra, el útil que lo voltea, la cuna en la que se ensaya y la base sobre la que viaja. Si el útil falla, falla el programa.
Diseñamos cada útil a partir de las interfaces de la pieza, su masa y su centro de gravedad, los esfuerzos de manipulación y el entorno de uso: sala limpia, cámara de ensayo o nave de integración. Lo calculamos, lo fabricamos en acero o aluminio, lo ensayamos a carga y lo entregamos con su informe justificativo y su certificado de conformidad.
- Bastidores y carros de integración
- Útiles de volteo y rotación, de horizontal a vertical
- Cunas y soportes para ensayos de vibración y de vacío térmico
- Útiles de izado y balancines calculados
- Plataformas y escaleras de acceso a la pieza
Capacidades
Lo que podemos fabricar.
- Carga de trabajo
- Hasta 6.000 kg
- Tolerancia de interfaces
- ±0,5 mm
- Ensayo de carga
- 1,5 × carga de trabajo
- Materiales
- Acero S355 · aluminio 6082 · inoxidable
- Movimientos
- Volteo 0–180° · rotación 360°
- Accionamiento
- Manual o motorizado
- Acabados
- Epoxi · anodizado · apto sala limpia
- Identificación
- Placa con carga máxima y n.º de serie
- Documentación
- Cálculo · informe · certificado
- Mantenimiento
- Inspección periódica y recertificación
Lo que se integra.
Mecatrónica
Volteo y rotación motorizados, finales de carrera, frenos de seguridad y mando por botonera o desde el control de la sala.
Sala limpia
Acabados que no desprenden partículas, ruedas antiestáticas, protección ESD y procedimiento de limpieza documentado.
Transporte

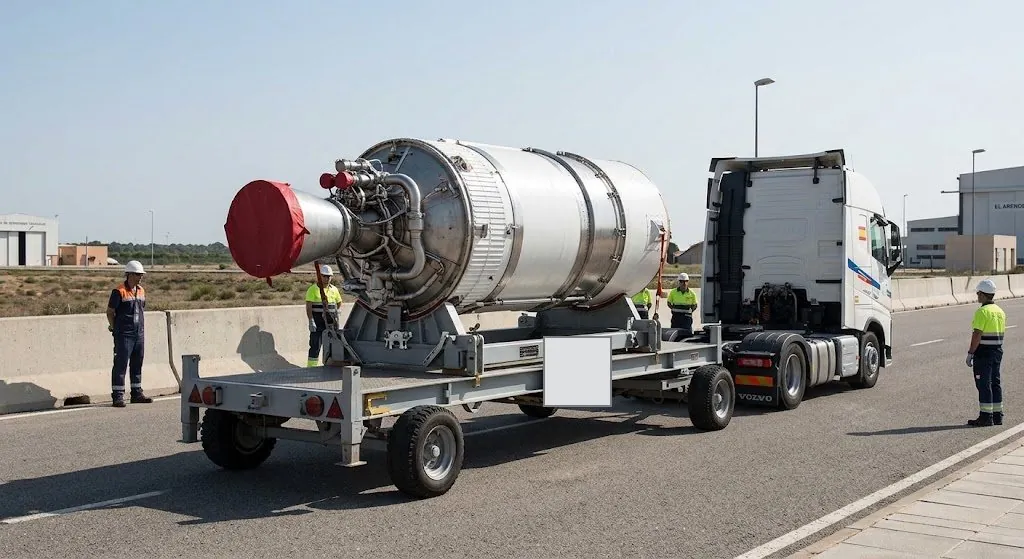

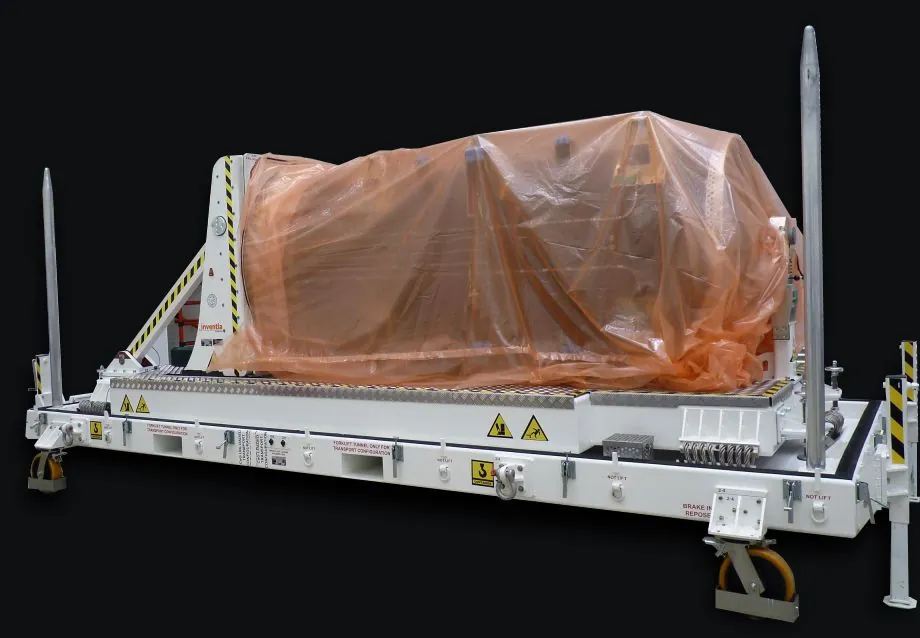

El mismo útil sirve de base dentro del contenedor, con amortiguación y anclajes, para no manipular la pieza al cambiar de fase.
Normas y documentación
Calculado, ensayado y documentado.
Cada útil sale con su cálculo estructural, el informe justificativo de diseño, las actas del ensayo de carga y el certificado de conformidad. Cuando el útil es un accesorio de elevación o una máquina, preparamos el expediente técnico y el marcado CE.
Preguntas frecuentes
Lo que suelen preguntarnos.
¿Qué es el MGSE?
Son las siglas en inglés de equipo mecánico de soporte en tierra: los útiles, bastidores, cunas, carros y elementos de izado que sostienen y mueven un satélite, una etapa de lanzador o un instrumento durante su integración, sus ensayos y su transporte.
¿Qué necesitan para presupuestar un útil?
Un modelo o plano de las interfaces de la pieza, su masa y su centro de gravedad, los movimientos que debe permitir el útil y el entorno donde se usará. Con eso preparamos el concepto y una primera estimación de coste y plazo.
¿Los útiles llevan marcado CE?
Si el útil es una máquina o un accesorio de elevación, sí: preparamos el expediente técnico, la declaración de conformidad y el manual. Si es una estructura de soporte, se entrega con su cálculo y su certificado de conformidad.
¿Pueden fabricar útiles para sala limpia?
Sí. Elegimos materiales y acabados que no desprenden partículas, montamos ruedas y elementos antiestáticos y entregamos el útil limpio y embolsado, con su procedimiento de limpieza.
¿Hacen piezas únicas o series?
Las dos cosas. La mayoría de los útiles son piezas únicas, pero también fabricamos series cortas cuando un programa necesita varios puestos de integración iguales.
